智慧供熱 · 中央空調冷熱計量專用儀表，DN15~DN1000全口徑覆蓋，國產高性價比替代方案

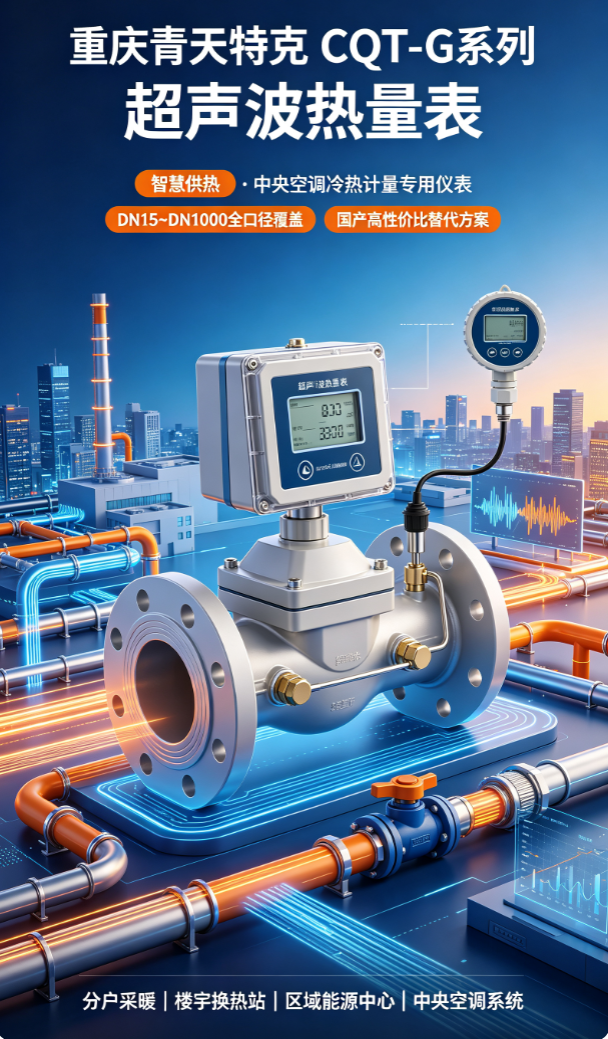

超聲波熱量表是集中供熱、中央空調冷熱計量的核心儀表，采用超聲波時差法原理，無機械轉動部件，無磨損、不堵塞，可同時實現制熱與制冷雙向計量，廣泛用于分戶采暖、樓宇換熱站、區域能源中心、中央空調系統等冷熱貿易結算與能耗監測場景。重慶青天特克 CQT-G 系列超聲波熱量表，全口徑覆蓋DN15~DN1000，整機符合行業標準《熱量表》CJ 128-2020，采用對射式超聲波時差法精準采集流量，搭配進口高精度PT1000溫度傳感器實時監測供回水溫度，內置智能積算單元自動運算換熱系統吸收/釋放的總冷熱量，是進口冷熱計量儀表的高性價比國產替代方案。

一、產品簡介

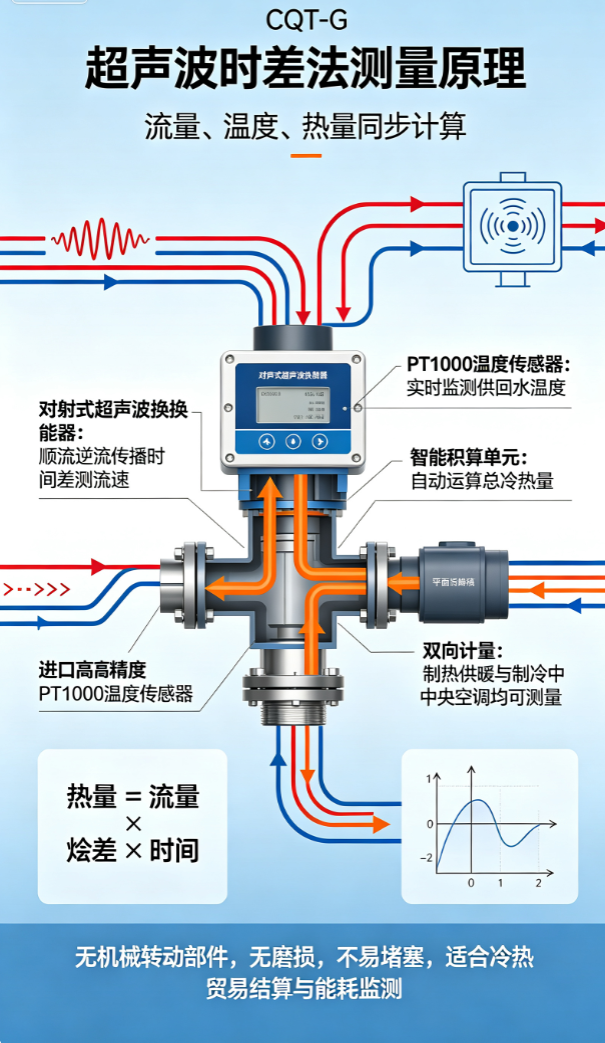

CQT-G超聲波熱量表采用時差法測量技術，通過計算超聲波信號在流體中順流與逆流傳播的時間差來精確測量流速，結合管道截面積換算瞬時與累積流量。儀表同步采集進水、回水雙路溫度信號，依據熱力學公式持續積分運算，精準輸出瞬時冷熱功率與累計冷/熱量，支持制熱（供暖）與制冷（中央空調）雙向計量。

核心設計特點

• 對射式超聲波時差法：管道兩端換能器雙向收發聲波，捕捉順逆流時間差計算流速，無葉輪、無機械轉動結構，無磨損、不堵塞
• 進口高精度PT1000鉑電阻：溫度分辨率0.01℃，溫差采集誤差極小，保障熱量結算精準
• 一體化緊湊結構：流量管段、測溫底座、積算顯示單元三合一集成設計，占用空間小，直通式管路壓損極低
• 冷熱兩用雙向計量：冬季采暖制熱、夏季中央空調制冷，一臺儀表通用，自動識別冷熱工況
• 智能自診斷模塊：實時監測換能器、溫度傳感器、供電狀態，故障自動報警記錄

二、核心技術參數

三、主要應用場景

? 適用介質：供暖熱水、中央空調冷凍水、冷卻水等潔凈水介質。超聲波熱量表無機械運動部件，對水質適應性強，不易堵塞。

四、選型關鍵要點

1. 口徑選擇

根據管道公稱通徑與設計流量范圍確定口徑，確保常用流量落在儀表量程的合理區間。CQT-G系列覆蓋DN15~DN1000，戶用、樓棟、熱源站全場景適用。

2. 精度等級確認

• 貿易結算、熱費分攤場景→優先選擇1級或2級精度表
• 過程監測、能耗統計分析→2級精度可滿足需求

3. 溫度與承壓

• 集中供暖：介質溫度≤95℃，標準1.6MPa承壓滿足多數場景
• 高層建筑供暖或大型區域供能管網：建議選用2.5MPa高壓款

4. 供電與通訊

• 戶用/分散點位：內置鋰電池（壽命≥8年），免布線
• 換熱站/機房集中監控：DC12V外部供電，配合RS485或M-BUS遠傳接入熱網SCADA/樓宇自控系統
• 通訊協議選擇：對接國內熱網平臺優先CJ/T 188-2004；對接樓宇自控系統優先Modbus或Bacnet

5. 安裝注意事項

• 安裝前徹底清洗管道，防止焊渣等雜質影響測量
• 表體箭頭方向須與水流方向一致
• 供回水溫度傳感器探頭應位于管道中心位置，確保測溫代表性
• 表前建議安裝過濾器，定期排污

五、廠家優勢｜重慶青天特克

1. 源頭自研生產

CQT-G系列全流程自主研發生產，非貼牌代工。依托集團近20年流量計量行業經驗，全口徑DN15~DN1000覆蓋，具備批量現貨與穩定交付能力。

2. 高精度計量體系

采用進口換能器與配對PT1000鉑電阻，計量精度最高可達±1%。整機符合CJ 128-2020《熱量表》標準，支持貿易結算級計量要求。通過CPA/CMC雙認證。

3. 智慧物聯，對接便捷

標配RS485/M-BUS雙通訊接口，原生兼容Modbus、CJ/T 188-2004、Bacnet協議，可無縫對接熱網SCADA、樓宇自控、能耗監測平臺。預留光電升級接口，后期遠程升級無需拆機。

4. 成套配套能力

可配套溫度傳感器、通訊模塊、安裝配件一站式供貨，支持NB-IoT/4G無線遠傳方案。

5. 全國服務網絡

全國40余家辦事處，提供前期工況評估、量程選型、安裝指導、通訊協議對接與售后維保全流程技術支持。

6. 出口品質背書

依托集團20年出口經驗，產品出口150余個國家和地區，國產替代進口，采購成本約為進口同類產品的30%~45%，性價比優勢突出。

六、常見問答

Q：超聲波熱量表和電磁熱量表有什么區別？

A：超聲波熱量表采用時差法測量流量，無機械部件、無壓損，對水質適應性強，不易堵塞；電磁熱量表依據法拉第電磁感應原理，要求介質具備一定導電性（≥5μS/cm）。超聲波熱量表在供暖、中央空調潔凈水工況中適應性更廣。

Q：CQT-G系列能否同時計量熱量和冷量？

A：可以。支持冷熱兩用雙向計量，冬季采暖制熱、夏季中央空調制冷，一臺儀表通用，自動識別冷熱工況并切換計量模式。

Q：現場直管段不足怎么辦？

A：CQT-G系列采用對射式超聲波時差法設計，對直管段要求相對較低。新一代設計已優化安裝適應性，部分型號對安裝直管段無嚴格要求。建議選型時提供現場管路條件，由廠家進行流場評估。

Q：電池能用多久？斷電后數據會丟失嗎？

A：內置3.6V鋰電池靜態功耗極低，設計壽命≥8年，支持雙電源自動切換。斷電后數據永久保存，恢復供電后繼續計量，不會丟失歷史累積數據。
