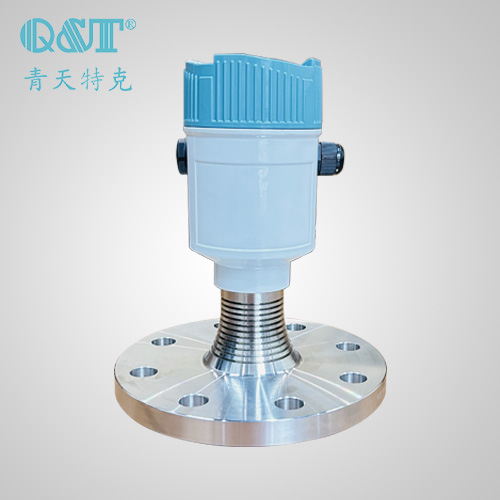

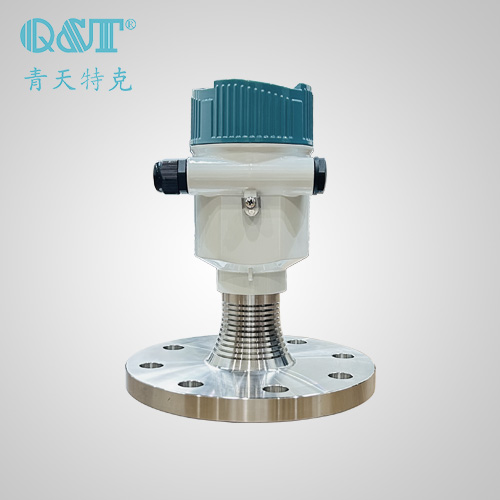

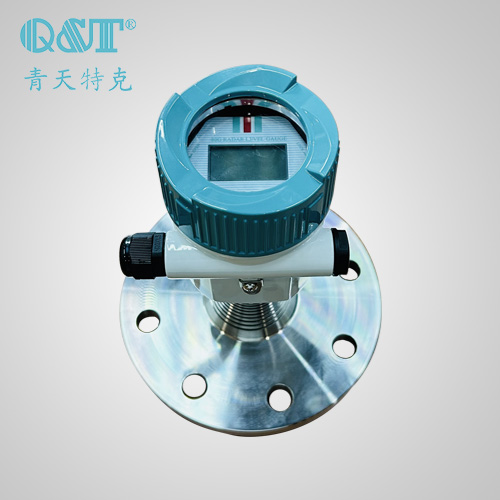

QTRD-CQ雷達液位計
(1) 基于自主研發的毫米波射頻芯片，實現更緊湊的射頻架構；
(2) 更高的信噪比，幾乎不受電平波動的影響；
(3) 測量精度為毫米級精度（1mm），可用于計量級測量；
(4) 測量盲區小（3cm），測量小型儲罐液位的效果更好；
(5) 波束角可達3°，能量更集中，有效避免假回波干擾；
(6) 高頻信號，可有效測量低介電常數（ε≥1.5）介質的液位；
(7) 抗干擾性強，幾乎不受灰塵、蒸汽、溫度和壓力變化的影響；
(8) 天線采用聚四氟乙烯透鏡，是有效的防腐防掛材料；
(9) 支持遠程調試和遠程升級，減少等待時間，提高工作效率；
(10) 支持手機藍牙調試，方便現場人員維護工作。
?
分享到:
產品簡介
76-81GHz調頻波FMCW雷達產品（也稱毫米波雷達），它采用高頻毫米波段，比微波雷達更能探測更小的目標，實現更精確的定位，分辨率更高，保密性更強。因此在遠距離目標檢測、強煙塵環境、遠距離成像、多光譜成像等方面具有重要應用。
技術參數
| 頻率 | 76GHz ~ 81GHz，5GHz FMCW 帶寬 |
| 測量范圍 |
x0: 0.3 m ~ 60m x1：0.08m~30m x2：0.6m～120m |
| 測量精度 | ±1mm |
| 光束角 | 3°/6° |
| 最小測量介電常數 | >=2 |
| 力量 | 15~28VDC |
| 溝通 |
2x：MODBUS 3x：HART/系列 |
| 信號輸出 |
2x: 4 ~ 20mA 或 RS-485 3x：4~20mA |
| 故障輸出 | 3.8mA、4mA、20mA、21mA、保持 |
| 現場操作/編程 |

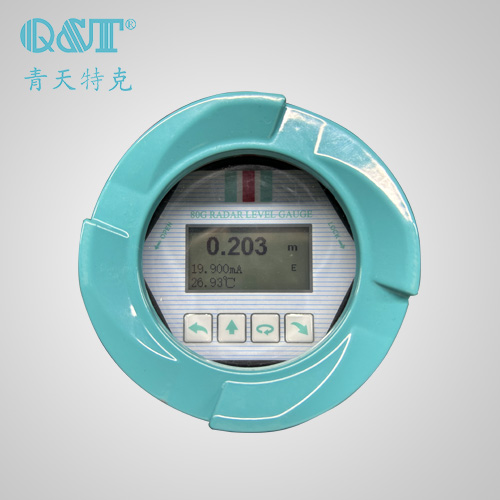

128×64點陣顯示/ 4個按鍵 電腦軟件 藍牙 |
| 濕度 | ≤95%RH |
| 外殼 | 鋁合金、不銹鋼 |
| 天線類型 | 透鏡天線/防腐天線/石英隔離法蘭 |
| 過程溫度 | T0：-40~85℃； T1：-40~200℃； T2：-40~500℃； T3：-40~1000℃ |
| 工藝壓力 | -0.1~2MPa |
| 產品尺寸 | Ø100*270mm |
| 電纜入口 | M20*1.5 |
| 推薦電纜 | AWG18 或 0.75mm² |
| 防護等級 | IP67 |
| 防爆等級 | ExdiaIICT6 |
| 安裝方式 | 螺紋或法蘭 |
| 重量 | 2.480Kg/2.995Kg |
| 包裝箱尺寸 | 370*270*180mm |
應用場景
測量固體顆粒、化學液體罐、油罐和工藝容器的水平。
1.雷達液位計基于電磁波工作。所以它可以有最大 120m 的測量范圍。
2.與其他類型的物位計相比，80G雷達物位計可以測量不同種類的油、化學液體、固體粉末和許多其他介質。
3. 80G 雷達液位計可以在惡劣的工作條件下工作。它不會受到溫度、壓力和濕度的影響。使用 PTFE 喇叭，它甚至可以在腐蝕性條件下工作，例如酸性液體。
4.客戶還可以選擇不同的連接方式，如法蘭、螺紋、支架。
現場實圖
?
