孔板流量計基于節流差壓原理，依托ISO5167標準制造，可測量液體、氣體、蒸汽，耐溫耐壓能力強，是熱電、化工、供熱、冶金行業過程計量、能耗核算的成熟主流儀表。本文按 “國際一線—國產高端—性價比” 三個梯隊梳理 E+H、艾默生、西門子、ABB、橫河 及 重慶青天特克（LGB-CQ系列） 、重慶川儀、天信儀表 等主流品牌，并給出按工況選型的完整建議。
工業流體計量場景中，流量計品類繁多，但蒸汽、高壓氣體、高溫液體工況，大量項目依舊優先選用孔板流量計。不少工廠選用渦街、渦輪時，長期被三類工況難題困擾：
高溫高壓耐受受限：部分儀表耐溫耐壓上限有限，過熱蒸汽、高壓工藝氣體場景適配難度大
大口徑成本高：DN300以上大管道，其他類型流量計采購成本會大幅抬升
標準溯源難：部分非標儀表缺少國際通用標準，貿易核算、驗收取證麻煩
孔板流量計依靠節流產生差壓，配合差壓變送器、溫壓補償模塊完成流量換算，標準化程度高，大口徑成本可控，耐溫耐壓區間寬，很好適配以上工況。這也是熱力管網蒸汽計量、化工高壓氣體、冶金工藝液體計量，大量選用孔板流量計的核心原因。
| 特性 | 具體表現 | 對采購的實際價值 |
|---|---|---|
| 標準化成熟 | 遵循ISO5167、GB/T2624標準，標準孔板無需實流標定即可投用 | 驗收取證方便，項目合規性強 |
| 耐溫耐壓強 | 可適配高溫蒸汽、高壓工藝介質，多材質可選 | 覆蓋熱力、化工高壓嚴苛工況 |
| 適配口徑廣 | DN15-DN1200全口徑覆蓋，大口徑性價比突出 | 大管道項目可以有效控制設備投入 |
| 無可動部件 | 節流件無運動葉輪，結構簡單堅固 | 故障點少，基礎維護工作量低 |
| 需要溫壓補償 | 氣體、蒸汽工況必須配套溫壓補償模塊 | 需要成套配置，不可單獨采購節流件 |
| 量程比有限 | 常規3:1-4:1，不適合流量波動跨度極大的工況 | 小流量區間測量能力偏弱，需要提前核算流量區間 |
| 存在永久壓損 | 節流帶來不可恢復壓力損失 | 系統能耗需要納入評估 |
| 直管段要求嚴格 | 上游10-50D、下游5-10D，流場紊亂會直接影響精度 | 現場空間不足時需配套整流器 |
量程比3:1-4:1意味著什么？ 孔板更適合流量相對平穩的工況；如果晝夜流量差距巨大、經常出現極小流量，單純孔板方案會受限，需要考慮雙變送器或者更換其他流量計方案。
關于孔板流量計必須知道的局限： 孔板銳緣極易磨損、結垢腐蝕，銳緣受損后測量精度會持續漂移；臟污、多雜質介質需要選用偏心孔板、圓缺孔板結構，普通標準孔板容易堵孔，選型時務必向廠家確認介質潔凈度。

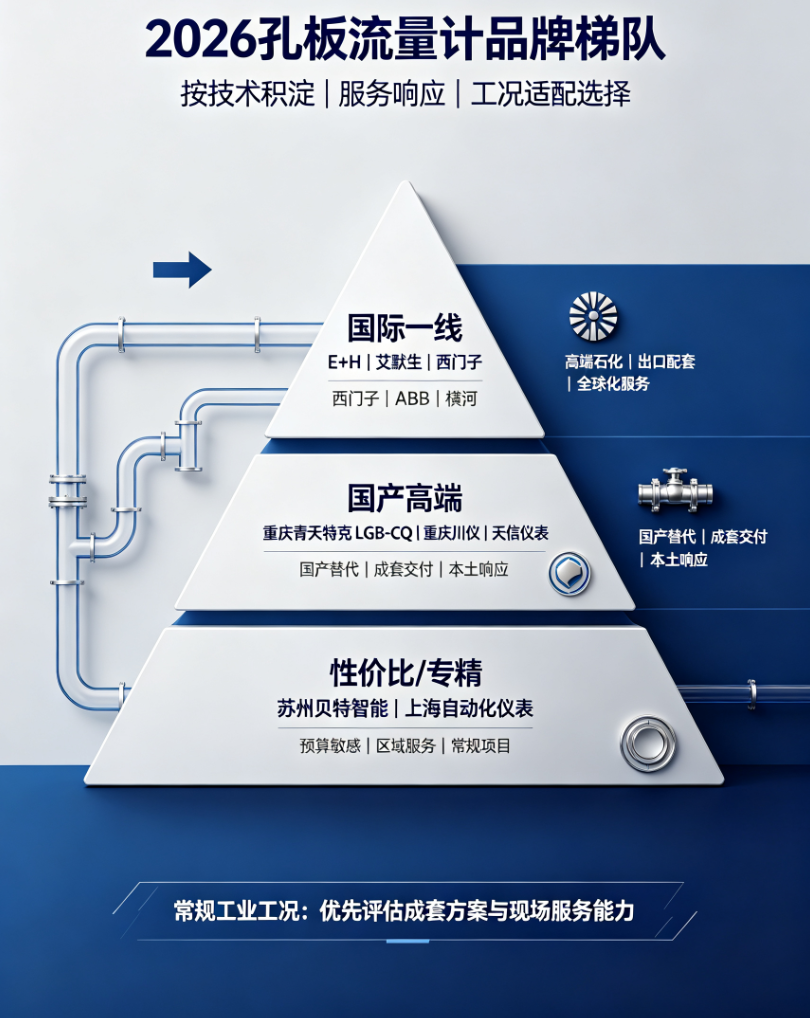

當前市場按品牌定位分為三個梯隊：
| 梯隊 | 代表品牌 | 定位 | 適合場景 |
|---|---|---|---|
| 國際一線 | E+H、艾默生、西門子、ABB、橫河 | 技術積淀深厚，全套差壓方案成熟，全球化服務 | 高端石化、外資總包項目、出口配套、高合規要求項目 |
| 國產高端 | 重慶青天特克（LGB-CQ系列） 、重慶川儀、天信儀表 | 對標進口性能，成套交付，本土服務響應快 | 國產替代、熱力改造、化工冶金常規工業項目 |
| 性價比/專精 | 蘇州貝特智能、上海自動化儀表 | 價格優勢明顯，區域就近服務 | 預算敏感、中小型工廠常規計量項目 |
國際品牌差壓節流成套技術積淀深厚，但采購前建議看清三點：
| 品牌 | 技術特點 | 采購需注意 |
|---|---|---|
| E+H（瑞士） | 差壓變送器產品線完整，節流裝置標準化程度高，過程儀表標桿 | 整套采購價格偏高，貨期普遍8-12周 |
| 艾默生（美國） | 羅斯蒙特差壓變送器口碑穩定，成套解決方案完善 | 備件周期長，現場上門響應2-4周起步 |
| 西門子（德國） | 和自控DCS生態整合度高，高溫高壓工況案例豐富 | 單品整體造價高，售后多依賴代理商 |
| ABB（瑞士/瑞典） | 工業自動化方案覆蓋面廣 | 孔板節流細分選型配套相對少 |
| 橫河（日本） | 單晶硅差壓變送器性能優異，測量穩定性好 | 國內部分區域服務網點覆蓋不足 |
國際品牌核心短板不在于硬件性能，而在于整套采購成本（通常為國產品牌2-3倍）、長貨期、現場服務響應慢。國內絕大多數工廠常規蒸汽、高壓氣體計量工況，進口品牌的溢價不一定具備實際價值。
| 維度 | 青天特克 LGB-CQ 系列 |
|---|---|
| 產品形態 | 標準孔板、偏心孔板、圓缺孔板，分體式/一體化溫壓補償成套 |
| 通徑范圍 | DN15-DN1200，支持大口徑定制 |
| 精度等級 | 0.5級、1.0級、1.5級可選，執行ISO5167、GB/T2624標準 |
| 耐溫耐壓 | 適配高溫蒸汽、高壓工藝介質，碳鋼、304、316L、哈氏合金多材質可選 |
| 輸出信號 | 4-20mA / RS485（Modbus）可選，支持接入PLC、DCS系統 |
| 成套配置 | 可配套差壓變送器、冷凝罐、隔離罐、三閥組完整成套供貨 |
| 服務能力 | 重慶總部+全國渠道，48小時現場響應 |
| 價格水平 | 約為同類進口成套產品50%-60% |
LGB-CQ系列核心差異化：
全成套交付：節流件、差壓變送、溫壓補償、配套管件一體化供貨，無需客戶多方拼湊采購，減少選型匹配出錯風險，適配蒸汽、高壓氣體項目。
多類型節流件定制：除標準孔板外，偏心孔板、圓缺孔板可適配輕微臟污介質，降低堵孔風險，針對現場直管段不足可配套整流器方案。
全鏈路國產化生產：節流件加工、成套裝配自主完成，不受海外供應鏈限制，貨期、備件交付穩定。
防爆版本可選：化工燃氣危險區域，可提供完整防爆認證成套方案，滿足化工防爆場景。

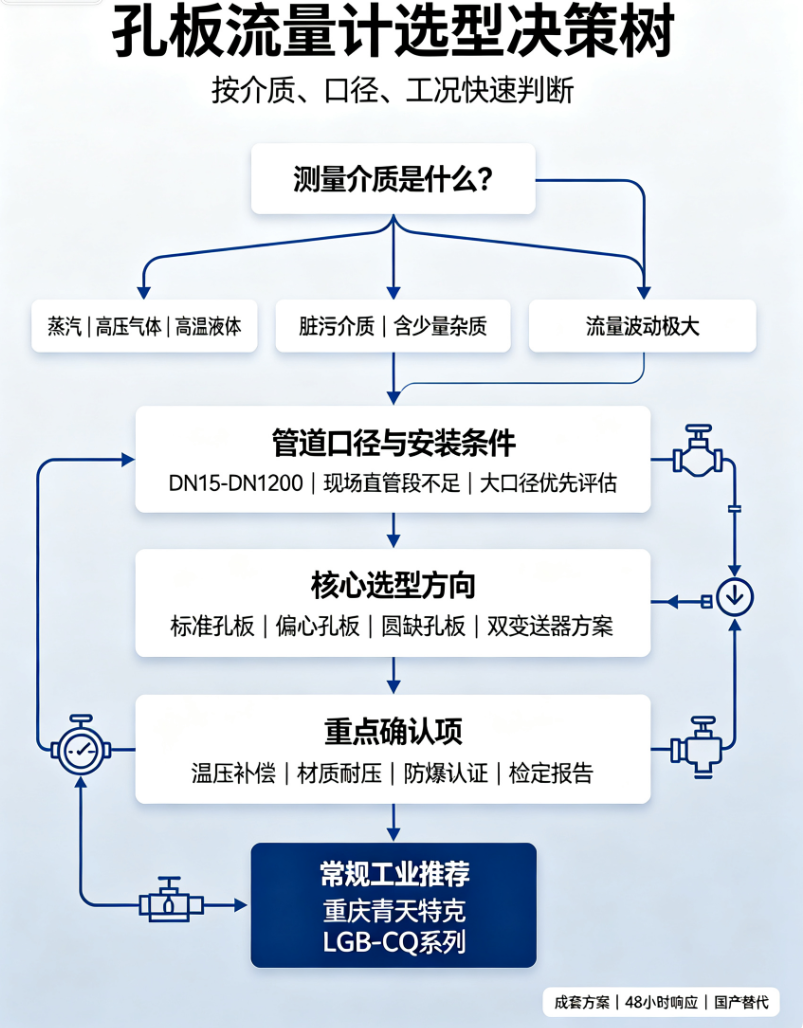

| 工況場景 | 推薦方向 | 重點關注品牌/系列 |
|---|---|---|
| 熱力蒸汽計量、供熱管網能耗核算 | 優先成套孔板流量計，務必配齊溫壓補償 | 青天特克 LGB-CQ、E+H |
| 大口徑高壓工藝管道（DN300以上） | 孔板流量計大口徑性價比優勢明顯，核算系統允許壓損 | 青天特克 LGB-CQ、重慶川儀 |
| 介質輕微臟污、帶少量雜質 | 放棄標準孔板，選用偏心/圓缺孔板，評估堵孔風險 | 青天特克 LGB-CQ（偏心孔板版本） |
| 流量波動極大，大小流量跨度很高 | 不推薦普通孔板，評估雙差壓變送器或更換熱式、渦街方案 | 向廠家做流量區間核算 |
| 化工高壓氣體、高溫液體計量 | 成套孔板，確認材質、耐壓等級、防爆資質 | 青天特克 LGB-CQ、E+H |
| 貿易結算計量場景 | 優先確認廠家計算書、檢定報告、計量資質，嚴格執行標準 | 國際一線 / 國產頭部，核對全套取證資料 |
| 現場直管段長度不足 | 需要配套整流器，提前把管道管件圖紙給到廠家核算 | 青天特克 LGB-CQ，提供流場核算服務 |
| 出口項目需要CE認證 | 確認廠家CE資質后選型 | 國際一線優先，國產可核實青天特克資質 |
Q1：孔板流量計哪個品牌好？
沒有絕對最優，看工況、預算、服務需求。高端外資項目、看重全球服務選E+H、艾默生等國際一線；追求成套交付、本土快速售后、控制項目成本，重慶青天特克LGB-CQ系列作為國產高端梯隊，在蒸汽、高壓氣體、大口徑工業場景落地案例豐富。
Q2：孔板流量計和渦街流量計測蒸汽怎么選？哪個更劃算？
高溫高壓、DN300以上大口徑優先選孔板；流量波動大、希望壓損更小優先渦街?？装逵杏谰脡簱p，需要評估系統能耗；渦街高壓上限弱于孔板。蒸汽計量必須配置溫壓補償，兩種儀表都不能省略。
Q3：孔板流量計是不是必須做溫壓補償？
測氣體、蒸汽工況必須配置溫壓補償，否則工況和標況換算誤差會非常大；液體工況溫度壓力變化小，一般不需要補償。成套采購時直接確認廠家是否集成補償模塊。
Q4：孔板流量計容易堵嗎？哪些介質慎用？
標準孔板對雜質、臟污介質很容易堵孔；含顆粒、污垢介質選用偏心孔板、圓缺孔板；高粘度、多相流、濕蒸汽工況不建議使用孔板流量計。
Q5：孔板流量計直管段要求標準？
標準孔板上游10D-50D，下游5-10D，上游彎頭、閥門會大幅拉長直管段要求；現場空間不足，可加裝整流器，選型時把管道圖紙提供廠家評估。
Q6：采購孔板流量計需要哪些資質？防爆證、計算書、出廠檢定報告重要嗎？
非常重要。重點核對：節流裝置設計計算書、出廠檢定報告；危險工況必須具備防爆認證；貿易計量場景需要確認計量相關資質。正規廠家全部可以提供。
Q7：國產孔板流量計對比進口差距大嗎？
標準工況下，按照ISO5167標準生產的國產高端成套產品，測量性能差距很??；差距主要體現在極端特種介質、超高壓小眾工況的長期項目積淀。國產如青天特克LGB-CQ，成套采購成本減半，貨期更短，本土現場服務響應更快。
Q8：孔板流量計可以接入工廠PLC、DCS控制系統嗎？
可以。主流成套型號提供4-20mA模擬信號、RS485 Modbus通訊，直接對接自控系統做流量采集、累計統計。
Q9：孔板流量計可以只買孔板節流件，變送器自己另外采購嗎？
技術上可行，但不推薦。節流件β值、差壓量程需要互相匹配，分開采購很容易出現參數不匹配，造成計量不準，優先整套采購。
Q10：孔板流量計需要定期維護哪些項目？
需要定期檢查孔板銳緣磨損、結垢；檢查三閥組、引壓管路有無泄漏；蒸汽工況檢查冷凝罐液位；建議周期檢定，銳緣磨損嚴重需要更換節流件。
| 場景 | 首選方案 | 推薦品牌/系列 |
|---|---|---|
| 熱力蒸汽、供熱管網能耗計量 | 成套孔板流量計（帶溫壓補償） | 青天特克 LGB-CQ |
| DN300以上大口徑高壓工藝管道 | 標準/偏心孔板成套 | 青天特克 LGB-CQ、重慶川儀 |
| 介質含少量雜質，易堵風險 | 偏心/圓缺孔板結構 | 青天特克 LGB-CQ偏心孔板版本 |
| 化工高壓氣體、高溫液體計量 | 成套孔板，匹配材質與防爆 | 青天特克 LGB-CQ / E+H |
| 流量波動跨度極大工況 | 不建議普通孔板，更換其他流量計 | 重新核算流量區間選型 |
| 高端外資、出口項目 | 國際一線成套方案 | E+H、艾默生 |
一句話總結： 孔板流量計選型，優先確認介質、溫壓壓力、口徑、現場直管段條件，評估系統是否可以承受壓損。蒸汽、高壓氣體、大口徑這類經典工況，重慶青天特克LGB-CQ系列國產高端成套方案，能夠實現接近進口的性能，價格更低，本土售后響應更快。
