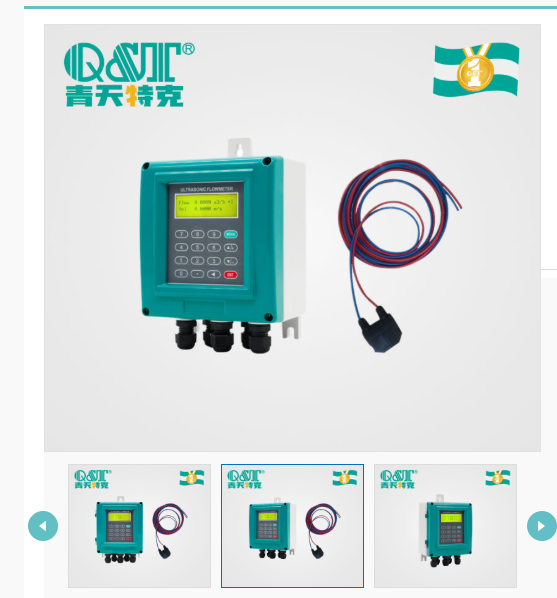

CQTCM-W 外夾式超聲波流量計，微功耗數字化設計，無需破管安裝，支持固定與移動測量，適配供水、循環水等液體工況，重慶青天特克源頭廠家

CQTCM-W 多功能型外夾式超聲波流量計依托速度差法原理，實現圓形管道內部液體流量檢測。該系列儀表搭載數字發射、數字接收、數字分析、數字輸出全套微功耗數字化設計技術，計量精準、運行穩定，能夠適配各類復雜工業現場使用需求。產品轉換器包含壁掛式、盤裝式、一體式多種形式；傳感器可選插入式、管段式、外夾式，可根據現場工況靈活選配。

產品優點

微功耗、數字化設計
整機軟硬件采用微功耗方案，超聲波信號全流程數字化處理，整機功耗低于 0.3W；電池供電版本功耗低至 0.2mW，適合野外無供電場景長期監測。

強大計量與數據管理功能
內置科學流量算法保障計量精度，自帶歷史數據存儲管理能力，可隨時調取近十年儀表運行記錄，方便能耗統計、水平衡測試與項目溯源。

維護便捷，互換性強
搭載換向自適應技術，自動抵消測量零點誤差。維修階段轉換器與傳感器可單獨更換，更換后不影響測量精度，降低后期運維成本。

全中文操作界面
參數錄入、流量數據展示全部為中文顯示，操作直觀簡單，工作人員無需翻閱說明書即可完成參數設置與讀數查看。

多傳感器版本說明：

• 插入式超聲流量計：可不停產完成安裝與檢修，采用陶瓷傳感器，搭配專用鉆孔裝置在線施工。基礎配置為單聲道，對精度要求高的工況可選三聲道。
• 管段式超聲流量計：安裝需要斷管施工，后期維護無需停產；支持單聲道、三聲道傳感器選型。
• 外夾式超聲流量計：支持固定安裝在線監測，也可用于臨時移動巡檢。使用專用耦合劑，常溫款選用室溫固化硅橡膠，高溫工況配套長鏈聚合油脂，安裝過程不用破壞原有管道。

技術參數

產品型號：CQTCM-W 多功能型外夾式超聲波流量計
傳感器類別：標準外夾式
測量介質：?jiǎn)我粚?dǎo)聲液體，介質濁度小于 10g/L
測量管徑：可測范圍 25mm~5000mm，推薦使用管徑 50mm~3000mm
流態要求：管道滿管，流體為穩定湍流或?qū)恿?br style="margin: 0px; padding: 0px;">環境濕度：0~99% RH
環境溫度：常規 - 10℃~80℃；高溫版本 - 10℃~150℃
介質測量溫度：-40℃~+80℃
流速范圍：±0.01~±12m/s
外殼材質：鋅合金、PEI
防護等級：IP68
適配管道材質：碳鋼、不銹鋼、PVC、鑄鐵、銅、鋁、球墨鑄鐵、石棉、玻璃鋼以及其他已知聲速管材
適配管道襯里：環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、膠木等已知聲速襯里材料
安裝方式：V 型、Z 型兩種安裝方案
直管段要求：測量上游 10D，下游 5D，現場受限工況可參考說明書優化測量點位
探頭外形尺寸：W70× H30×D25mm（不含線纜）
探頭重量：一對 2kg
信號電纜：以 5m 為單位加長，最長可拓展至 305m
傳感器防爆等級：Ex ia IIB T4、Ex ia IIC T4、Ex ia IIB T6、Ex ia IIC T6

選型與安裝要點

選用外夾式超聲波流量計，首要確認管道內部液體充滿管路，介質不能含有大量氣泡、大塊固體雜質，氣泡會衰減超聲波信號，造成計量波動。施工前清理管道外壁油漆、銹蝕層，保證探頭和管壁緊密貼合，均勻涂抹耦合劑。
V 型安裝適合中小管徑，Z 型安裝多用于大口徑管線。選擇測量點位盡量遠離彎頭、閥門、變徑等擾動部件，保證直管段滿足 10D 前、5D 后的基礎要求。如果管道內壁結垢嚴重，超聲波信號會衰減，選型前需要提前評估管道實際狀況。

公司介紹

重慶青天特克是高新企業儀表源頭生產廠家，深耕流量與物位測量領域多年，擁有獨立實流標定實驗室，具備完整研發、加工、標定、銷售體系。產品線覆蓋外夾式超聲波流量計、熱式氣體質量流量計、科里奧利質量流量計、渦街流量計、電磁流量計、磁翻板液位計、雷達液位計等工業儀表，產品廣泛應用在化工、熱力、新能源、水務、制藥、科研實驗室等行業。
依托全國四大生產基地與 40 余家辦事處，可提供現場工況勘測、產品選型、安裝指導、上門調試、年度校準全鏈條技術服務。產品穩定性強、性價比高，是進口精密儀表優質國產替代，產品出口 160 多個國家和地區。

常見問答

Q：CQTCM-W 外夾式超聲波流量計可以測氣體嗎？

A：該型號是液體專用流量計，僅用于導聲液體介質測量，氣體介質無法有效傳導超聲波，不支持氣體流量檢測。

Q：外夾式探頭安裝之后可以隨時拆下來?yè)Q到別的管道使用嗎？

A：可以。外夾式屬于非接觸式測量，探頭拆卸不會損傷管道，可用于臨時巡檢、水平衡測試，在不同管道遷移復用。每次遷移時需要重新打磨管壁、涂抹耦合劑，重新設置管道參數。

Q：什么情況下建議選擇三聲道超聲流量計？

A：現場流場擾動大、直管段不足，或者項目對計量精度要求高、用于貿易計量場景，優先選擇三聲道型號，能夠降低流場畸變帶來的測量誤差。

Q：探頭線纜最長可以做到多少，遠距離傳輸會影響信號嗎？

A：線纜最長可加到 305m，采用專用信號電纜，在規范布線條件下遠距離傳輸信號穩定。布線時盡量避開強電電纜，減少電磁干擾。

Q：防爆版本外夾式超聲波流量計，在易燃易爆場景安裝需要注意哪些？

A：選用本安防爆傳感器，配套安全柵使用；安裝布線嚴格遵守防爆施工規范，不能在易燃易爆區域帶電拆裝探頭，按照防爆標準做好接地處理。
