換熱站作為城市集中供熱系統的核心樞紐，承擔一次網熱源與二次網用戶側熱量交換任務，站內包含高溫?zé)崴?、蒸汽、系統補水等多種介質流量測量，流量數據直接用于熱量結算、管網水力平衡調節、補水管控、能耗統計。換熱站現場工況復雜，介質溫度跨度大，管道振動、水垢、氣泡、負壓等問題頻發，儀表選型不合理極易出現計量漂移、數據失準，直接影響熱力結算與系統運行效率，需要結合介質類型、管徑、溫度壓力、新建或改造項目綜合選型。

產品選型要點

換熱站測量點位主要分為一次網高溫?zé)崴⒍尉W(wǎng)循環熱水、蒸汽進汽管路、系統補水管路四大點位，主流儀表包含高溫型電磁流量計、超聲波流量計、溫壓補償渦街流量計三類，不同產品適配工況各有側重。

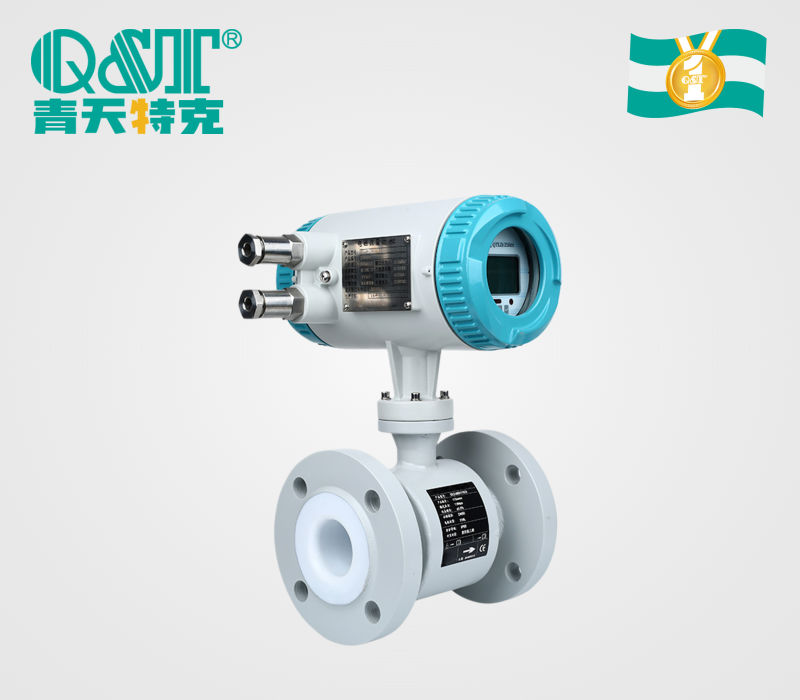

高溫型電磁流量計，是換熱站熱水計量主流產品，分為一體式與分體式結構，適配一次網、二次網供回水管，口徑覆蓋DN25?DN1200。一次網高溫?zé)崴疁囟瓤蛇_(dá)130?160℃，需選用耐高溫襯里，耐受管網啟停產生的負壓，避免襯里脫落；二次網水溫相對溫和，介質含少量鐵銹、泥沙，電磁流量計內部無阻流部件，耐臟污、壓力損失小，適合長期連續運行。新建換熱站優先選用管段式，貿易結算場景選用高精度版本；補水管道多選用一體式電磁流量計，用來監測系統補水量，及時發現管網漏水問題。

超聲波流量計分為管段式與外夾式，管段式多用于中小型換熱站二次網，無機械磨損，壓力損耗極低，可集成熱量計算功能。外夾式超聲波最大優勢為不停機、不切割管道，專門針對老舊換熱站改造項目，不用停暖施工，傳感器安裝在管道外壁，不接觸介質；缺點是管道結垢嚴重、氣泡過多時測量穩定性會受影響，更適合過程監測，不優先用于貿易結算點位。

溫壓補償渦街流量計，主要用于以蒸汽為熱源的換熱站，測量飽和、過熱蒸汽，集成溫度壓力補償，直接輸出蒸汽質量流量。換熱站蒸汽管線存在冷凝水、管道振動，選型需要選用抗振動優化型號，上游配套疏水裝置，規避水錘對檢測元件造成損傷，多用于蒸汽熱源的總耗汽量核算、貿易結算場景。

換熱站通用安裝注意事項：儀表上游保證5?10DN直管段，下游3?5DN；機房內做好屏蔽，規避水泵、變頻器電磁干擾；高溫工況做好線纜隔熱防護；貿易結算儀表優先選用經過實流標定產品；地下潮濕機房選用高防護等級產品，防止凝露損壞儀表。

核心技術參數

高溫電磁流量計（熱水專用）

• 公稱通徑：DN25?DN1200
• 測量介質：一次網高溫?zé)崴?、二次網循環水、系統補水
• 精度等級：±0.3%、±0.5%可選
• 公稱壓力：1.0?1.6MPa，高壓可定制
• 介質溫度：?20℃～160℃，耐負壓設計
• 襯里材料：氯丁橡膠、F46、PTFE，電極316L、哈氏合金可選
• 防護等級：IP67/IP68，適配機房潮濕凝露環境
• 輸出信號：4?20mA、脈沖、RS485?Modbus、HART，支持NB?IoT、4G無線遠傳
• 供電：220VAC/24VDC，支持雙向流量計量

外夾/管段式超聲波流量計

• 公稱通徑：DN15?DN6000，外夾式可適配在役管道
• 精度等級：±1.0%?±1.5%
• 介質溫度：0?160℃
• 流速范圍：0?12m/s，雙向測量
• 功能拓展：可集成熱量積算，配套PT1000溫度傳感器，輸出熱量數據

溫壓補償渦街流量計（蒸汽熱源換熱站）

• 公稱通徑：DN15?DN300，插入式可至DN2000
• 介質：飽和蒸汽、過熱蒸汽
• 精度等級：±1.0%FS、±1.5%FS
• 介質溫度：?40?350℃
• 工作壓力：0?4.0MPa
• 輸出：瞬時流量、累計質量流量、溫壓參數，適配熱力平臺對接

國內廠家：重慶青天特克

重慶青天特克為換熱站流量計源頭生產廠家，完整覆蓋高溫電磁、超聲波、溫壓補償渦街全系列熱力計量儀表，具備熱力項目成套供貨能力。企業擁有重慶、開封、上海、珠海全國四大工廠，全國布局40家辦事處，可提供前期工況勘測、選型方案、上門安裝指導、調試維保全流程本地化服務。依托集團20年出口經驗，產品出口160個國家和地區，大量海外熱力項目完成可靠性驗證，國產替代性價比突出。

針對換熱站行業痛點，高溫電磁流量計采用F46高溫襯里與耐負壓工藝，有效應對一次網高溫、管網啟停負壓問題；優化勵磁算法，抗水垢、抗氣泡干擾，潮濕機房支持IP68防護，抵御機房凝露。渦街流量計搭載抗振動算法，降低水泵振動帶來的信號漂移，一體式溫壓補償自動完成蒸汽密度換算。超聲波產品支持熱量積算，直接輸出流量、熱量雙組數據。全系列儀表通訊協議齊全，可以無縫對接熱力SCADA、熱網監控平臺、DCS系統，實現遠程抄表、能耗統計、故障遠程診斷，滿足智慧換熱站數字化建設需求，非標壓力、溫度、通訊配置均可定制，所有儀表出廠完成實流標定，保障計量可靠性。

行業應用案例

城市新區新建換熱站項目：多個小區集中換熱站，一次網DN350高溫?zé)崴?、二次網DN300循環水點位選用分體式高溫電磁流量計，補水管路配置一體式電磁流量計，完成供回水流量、補水量監測，用于熱量貿易結算與管網漏損監控，設備全年不間斷運行，數據穩定可靠，依托本地辦事處快速響應運維。

老舊城區換熱站改造項目：老城區換熱站不具備停水拆管條件，二次網主管選用外夾式超聲波流量計，不停暖完成儀表加裝，采集循環水流量及熱量數據，改造工期短，規避停暖帶來的經濟損失，用于管網運行狀態監測。

蒸汽熱源工業換熱站項目：工業園區換熱站以飽和蒸汽作為熱源，DN100蒸汽管線安裝一體式溫壓補償渦街流量計，配套疏水組件，核算換熱站總蒸汽消耗量，為企業能耗考核提供計量依據，有效抑制管道振動、冷凝水帶來的測量誤差。

商業綜合體換熱站項目：商業樓宇板式換熱站，負荷晝夜波動大，選用管段式超聲波熱量計，無壓力損失，減少泵組能耗，同時輸出流量與熱量數據，對接樓宇能源管理系統，實現冷熱能耗精細化管控。

縣城集中供熱項目：縣域多座換熱站批量配套高溫電磁流量計，覆蓋一次網、二次網全部計量點位，儀表無線遠傳，熱力調度中心遠程讀取全站點流量熱量數據，實現熱網整體水力平衡調控。

行業優勢

相比進口儀表，國產換熱站流量計交貨周期可控，四大生產基地就近排產發貨，大口徑、高溫特殊定制規格供貨周期更短。全國40家辦事處網絡，換熱站多分布在各個城市城區、縣城，可快速上門勘測、調試、故障處理，不用等待國外技術人員到場，售后響應效率高。

重慶青天特克自有標定裝置，熱力類儀表全部出廠實流標定，從零部件加工、總裝、標定全部自有工廠完成，不依賴外部代工，質量可控。充分吃透國內換熱站現場痛點，針對高溫負壓、水泵振動、機房凝露、水垢氣泡等現場問題做專項優化，支持成套供貨，流量儀表、溫度壓力傳感器、積算模塊一站式配齊。整體采購成本相比進口品牌優勢明顯，備品備件供貨便捷，后期維護成本低，是集中供熱換熱站計量國產替代優選廠家。
