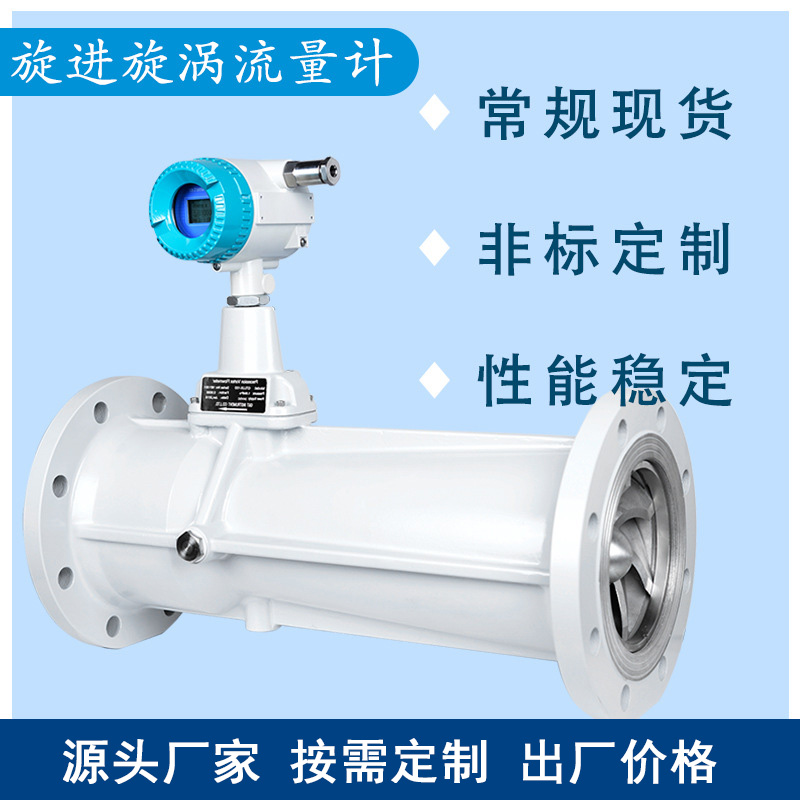

旋進旋渦流量計是一種基于流體力學原理的氣體 / 液體流量測量儀表，核心利用流體在特定流道內產生的 “旋進旋渦” 運動頻率與流量的線性關系實現計量。其具有精度高、量程比寬、耐溫耐壓性強、維護成本低等特點，廣泛應用于石油、化工、能源、環保等多個工業領域及民用場景。
根據測量介質的不同，旋進旋渦流量計的應用可分為氣體測量和液體測量兩大類，不同場景對儀表的結構設計（如材質、防爆等級）有特定要求：
石油化工是旋進旋渦流量計的核心應用領域，需應對高溫、高壓、易燃易爆的復雜工況，儀表通常需具備防爆認證（如 Ex d IIB T4 Ga） 和耐腐蝕性（材質多為 316L 不銹鋼）。
- 具體場景：
- 煉油廠：輕油、柴油等成品油的罐區裝車 / 卸車計量，替代傳統橢圓齒輪流量計（減少機械磨損導致的精度下降）；
- 化工廠：甲醇、乙烯等化工原料的管道輸送流量監控，確保反應釜進料量穩定；
- 油氣田：伴生氣（石油開采中伴隨的天然氣）的流量計量，實現伴生氣回收利用的成本核算。
該行業以氣體流量測量為主，對儀表的長期穩定性和抗干擾能力要求極高（需適應壓力波動、氣質成分變化）。
- 具體場景：
- 城市燃氣：天然氣門站（城市燃氣入口）、區域調壓站的流量計量，作為燃氣公司與用戶的貿易結算依據（需符合國家計量檢定規程 JJG 1029-2019）；
- 工業鍋爐：鍋爐燃燒用天然氣 / 液化氣的流量監控，通過調節燃氣流量實現熱效率優化，降低能耗；
- 電力行業：電廠脫硫系統中壓縮空氣的流量測量，或燃氣輪機的燃料氣計量，確保機組穩定運行。
該行業需測量高溫流體（如蒸汽）或腐蝕性流體，儀表需具備耐高溫（通?！?50℃） 和抗污染能力。
- 具體場景：
- 鋼鐵廠：高爐冷卻系統中循環水的流量監控，防止冷卻不足導致設備過熱損壞；
- 機械廠：液壓系統中潤滑油的流量測量，確保設備潤滑充分，延長使用壽命；
- 有色金屬冶煉：冶煉過程中氧氣、氮氣等助燃氣體的流量計量，控制冶煉反應速率。
該行業應用側重低成本、易維護，部分場景需測量含雜質流體（如污水）。
- 具體場景：
- 污水處理廠：進水 / 出水流量計量，作為污水處理量統計和環保達標排放的依據；
- 市政供水：二次供水泵站的自來水流量測量，監控管網供水壓力與流量匹配性；
- 垃圾處理：垃圾填埋場沼氣（主要成分為甲烷）的流量計量，用于沼氣發電或火炬燃燒減排。
此類應用多為小口徑、低壓力場景，儀表需體積小巧、安裝便捷。
- 具體場景：
- 商業燃氣：酒店、餐廳、大型商場的天然氣流量計量，作為燃氣費用結算依據；
- 汽車加氣：LNG（液化天然氣）加氣站的車載氣瓶充裝計量，替代傳統質量流量計（成本更低）；
- HVAC 系統：大型建筑中央空調的冷凍水 / 冷卻水流量測量，優化空調系統能耗。
相較于孔板流量計、渦輪流量計、電磁流量計等其他類型儀表，其核心優勢體現在：
- 量程比寬：通?？蛇_ 1:10~1:30（部分高精度型號可達 1:50），能覆蓋 “小流量泄漏監測” 到 “大流量滿負荷運行” 的全工況，無需頻繁更換儀表；
- 耐溫耐壓性強：常規型號可承受 - 40℃~350℃溫度、1.6MPa~10MPa 壓力（特殊定制型號可耐 40MPa 高壓），適應工業高溫高壓流體測量；
- 無運動部件（氣體型）：氣體旋進旋渦流量計內部無齒輪、葉輪等機械部件，減少磨損和堵塞風險，平均使用壽命可達 5~8 年，維護成本低；
- 精度穩定：測量精度通常為 ±1.0% FS（液體）、±1.5% FS（氣體），長期運行精度漂移小，無需頻繁校準（一般 1~2 年校準一次）；
- 安裝靈活：對前后直管段要求較低（通常前直管段≥3D、后直管段≥1D，D 為儀表公稱直徑），適合空間狹小的現場安裝。
介質清潔度要求：
- 液體測量時，若介質含雜質（如顆粒、纖維），需在儀表上游安裝過濾器（過濾精度≤0.1mm） ，防止旋渦發生器堵塞；
- 氣體測量時，需避免介質中含大量液態水或油污，防止損壞傳感器。
工況匹配性：
- 避免在 “高粘度流體（如重油，粘度＞50cSt）” 或 “高含固量流體（如礦漿）” 中使用，否則會導致旋渦頻率失真，測量精度下降；
- 蒸汽測量需區分 “飽和蒸汽” 和 “過熱蒸汽”，選擇對應溫度范圍的儀表，并確保蒸汽干燥（無冷凝水）。
安裝環境：
- 遠離強電磁干擾源（如變頻器、高壓電纜），避免傳感器信號被干擾；
- 戶外安裝需加防雨罩，低溫環境（≤-20℃）需選擇帶伴熱功能的型號，防止儀表內部結冰。
計量檢定：
- 用于貿易結算（如燃氣、成品油計量）的儀表，需定期送法定計量機構檢定，確保符合《計量法》要求（檢定周期通常為 1 年）。
旋進旋渦流量計憑借其適配性強、可靠性高的特點，成為工業過程控制和流量計量領域的重要儀表，尤其在氣體計量和中低粘度液體計量場景中，是性價比極高的選擇。
